1. Het project: Reinier de Graaf Gasthuis

Het Reinier de Graaf Gasthuis wil met het nieuwe ziekenhuis in Delft het meest verbonden ziekenhuis van Nederland worden. Een patiëntvriendelijk en compact ziekenhuis dat verbondenheid uitstraalt. EGM architecten vertaalde deze wens naar een ontwerp waarin openheid, verbinding en de stad Delft een grote rol spelen.

2. De bijdrage van Byldis

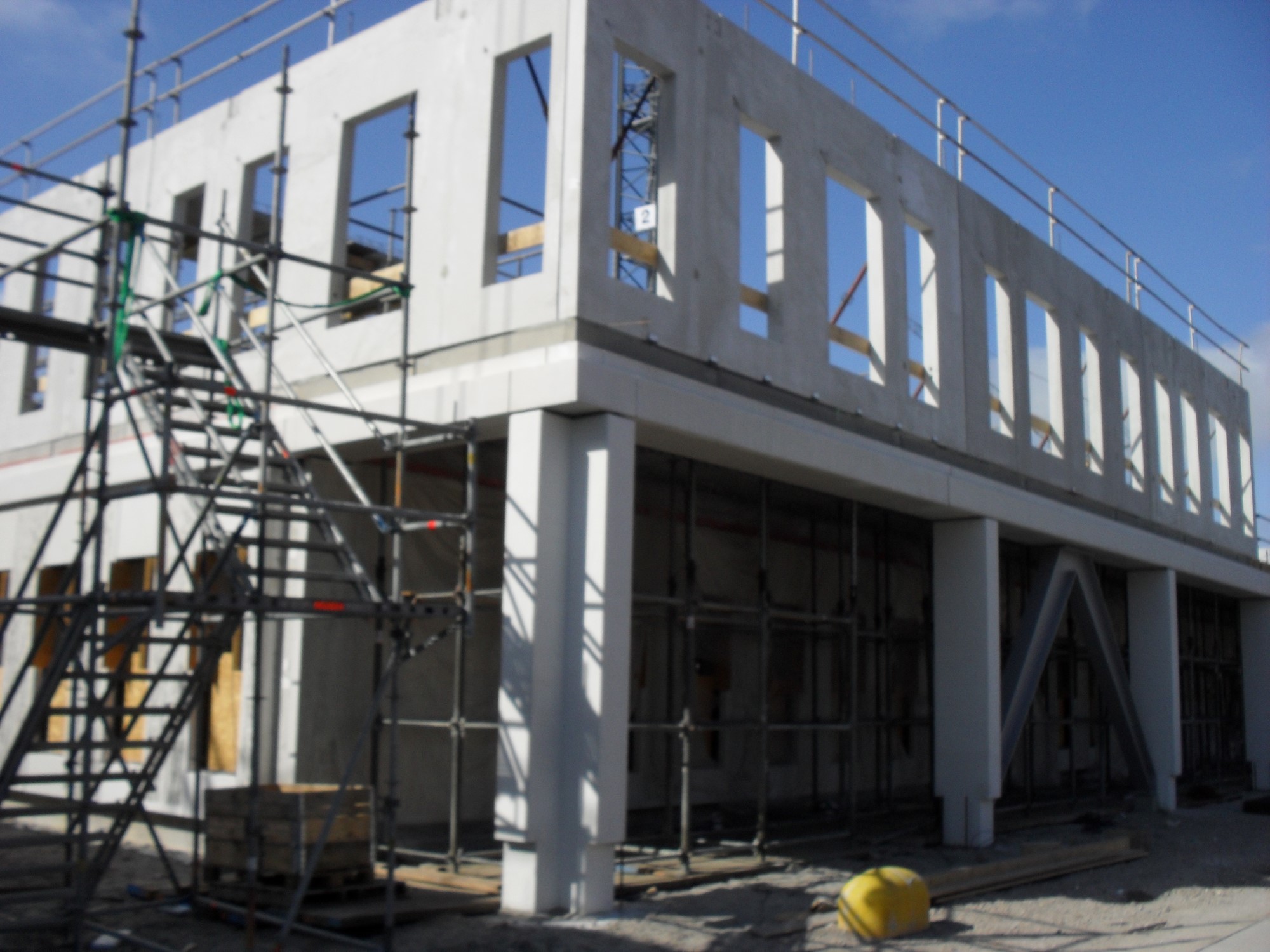

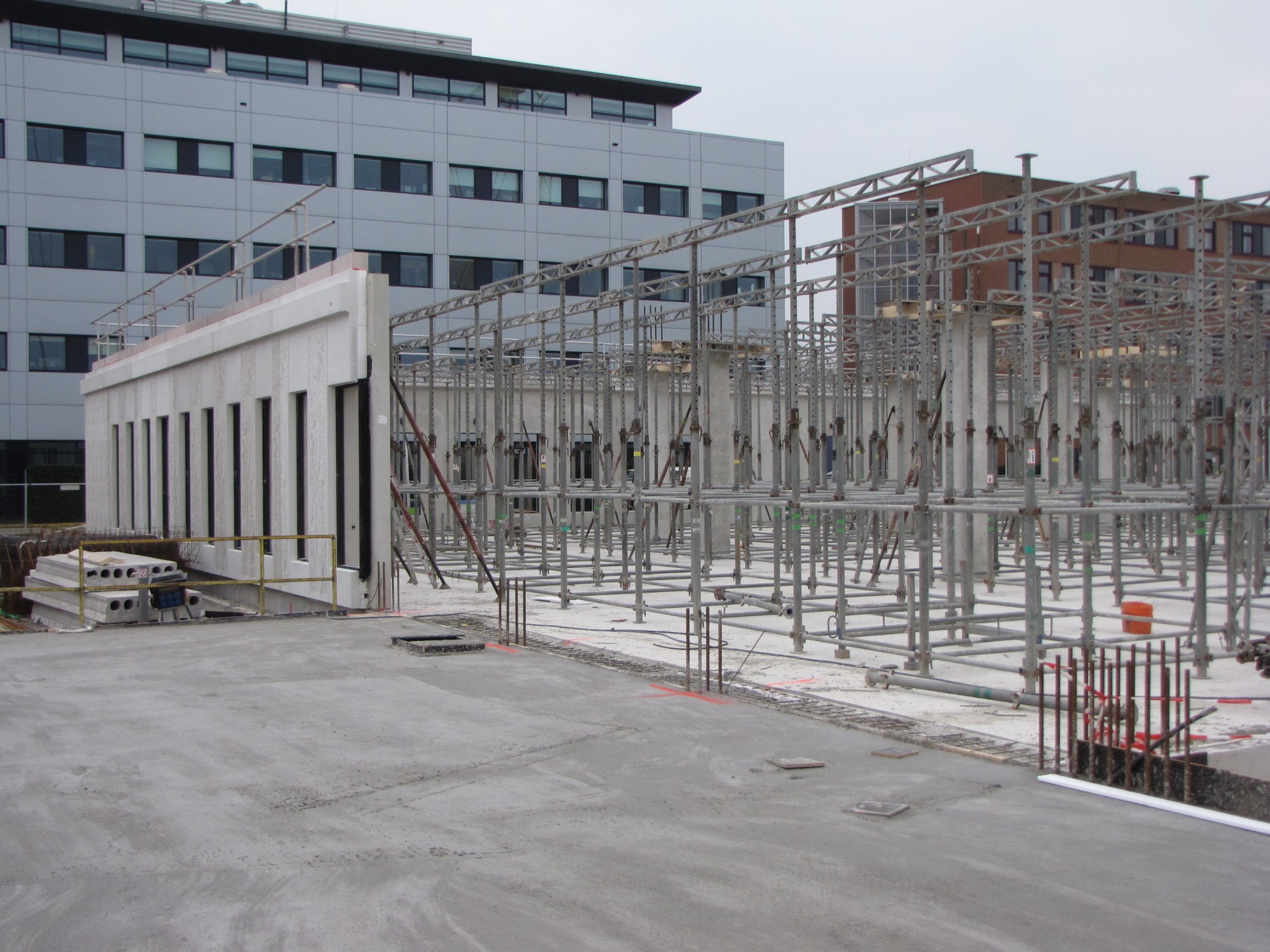

Bijdrage Byldis: circa 2.200 geassembleerde gevelelementen compleet voorzien van glas, panelen en zonwering, aangeleverd op de vooraf gemonteerde steunen in het werk geplaatst. Byldis Prefab heeft het volledige betonnen casco geleverd en gemonteerd.

3. Waarom is er gekozen voor Byldis?

De opdrachtgever heeft bij het project Reinier de Graaf Gasthuis voor Byldis gekozen omdat we de nodige ervaring in verleden hebben opgedaan in het leveren en monteren van (aluminium) gevelelementen voor ziekenhuizen. Doordat er zoveel mogelijk werkzaamheden in de productie konden plaatsvinden kon er een betere kwaliteit gewaarborgd worden. Ook konden de elementen in een razend tempo gemonteerd worden en was het gebouw zeer snel wind en waterdicht.

"Het Byldis totaalconcept: een totaalconcept waarin engineering, productie en montage naadloos op elkaar aansluiten."
https://www.byldis.com/nl/expertises/ons-totaalconcept/

4. Uitdagingen & oplossingen

'Verbundfenster'
Voor dit project is een 'verbundfenster'ontwikkeld. Dit samengestelde raam is samen met de firma Hueck ontwikkeld, waarbij er aan de buitenzijde van het raam een geëxtrudeerde koker is vervaardigt.

Bouwkranen
Bij het project werd er op de bouwplaats gelijktijdig gewerkt met vier verschillende kranen, waarvan drie rupskranen en een torenkraan. Deze verschillende kranen waren noodzakelijk om het hoge bouwtempo te kunnen vervullen.

Elektrische lamellen
Alle elementen zijn voorzien van een elektrische lamellen zonwering welke te allen tijde bereikbaar zijn door een extra te openen deel aan de binnenzijde. De zonwering valt weg tussen twee ruiten in. Het toegepaste syteem is het Hueck Lamda 100 'verbundfenster' met elektrische bedienbare zonwering door middel van een domotica systeem.

5. Facts & figures

 Het project

 Ziekenhuis

 Locatie

 Delft, Nederland

 Omvang project

 circa 2200 aluminium gevel elementen (8290 m²)

 Bijdrage Byldis






  • Engineering

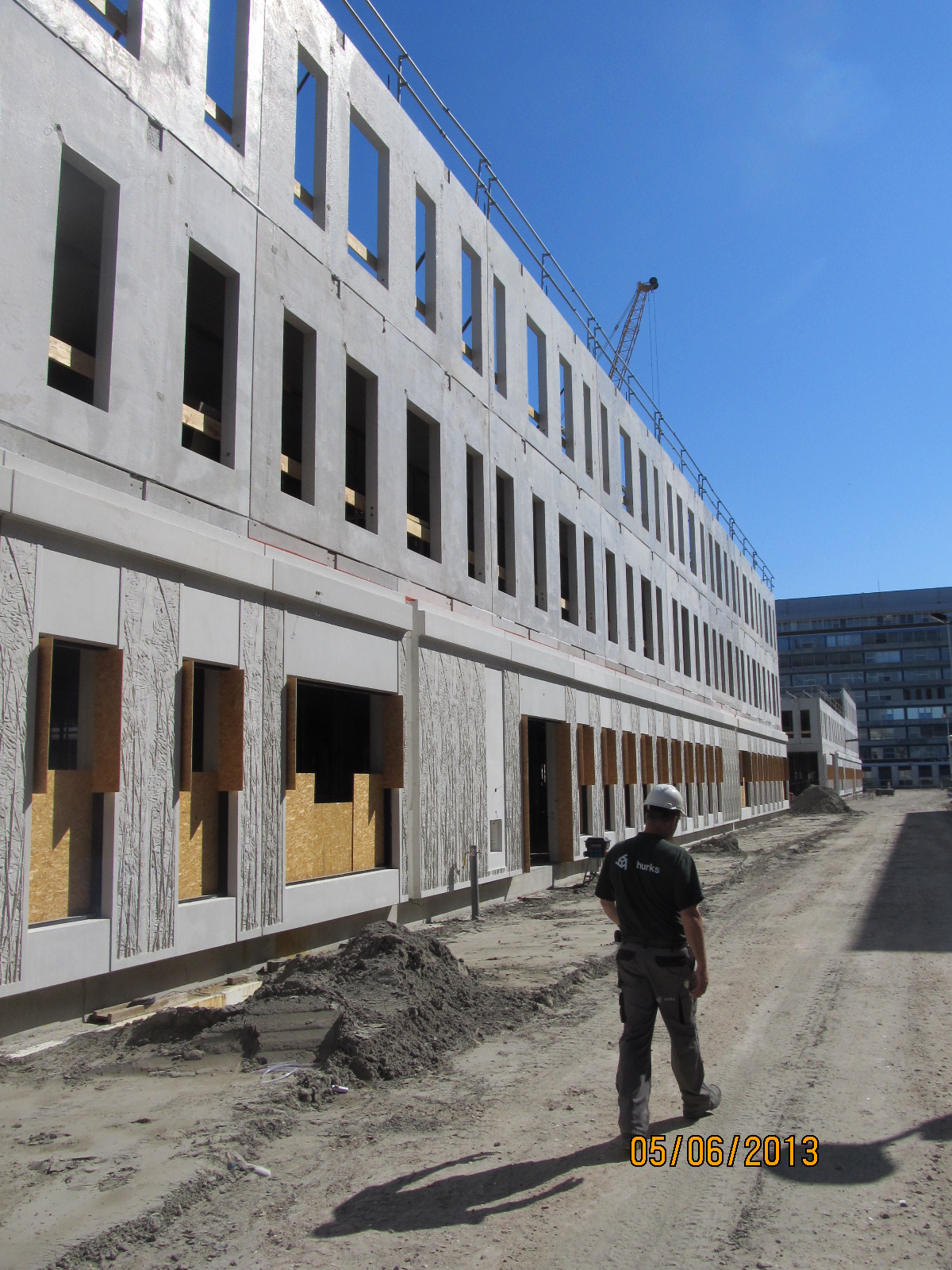

  • Sandwich elementen met bamboe structuur in het buitenblad (begane grond).
  • Spouwbladen en binnenwanden.
  • Montage breedplaatvloeren.
  • Elementen in standaard uitvoering, 30 min. en 60 min. brandwerende uitvoering
  • Produceren, leveren en monteren van alle aluminium gevels van het gebouw

 Betrokken Byldis expertises

 Byldis totaalconcept (engineering, prefab beton, aluminium geveltechniek)

 Start productie Byldis

 2012

 Start montage Byldis

 2012

 Oplevering Byldis

 2013

 Opdrachtgever

 Hurks van der Linden B.V.

 Architect(en)

 EGM Architecten B.V.
